Koje ANSI standardne prirubnice odgovaraju vašem cjevovodu?

ANSI standardne prirubnice pružaju primarnu mehaničku metodu povezivanja za tlačne cjevovodne sustave u sjevernoameričkim industrijskim postrojenjima. Ovaj vodič ispituje ocjene tlaka i temperature, vrste obloga i specifikacije materijala kritične za inženjere nabave i dizajnere cjevovoda.

Što su ANSI standardne prirubnice i kako su se razvile?

Američki nacionalni institut za standarde (ANSI) izvorno je objavio standarde dimenzija prirubnice, koje je Američko društvo strojarskih inženjera (ASME) kasnije održavalo i ažuriralo. Trenutačni aktivni standardi uključuju ASME B16.5 za prirubnice nominalnog promjera do 24 inča i ASME B16.47 za veće promjere do 60 inča.

Ključni sustavi klasifikacije uključuju:

• Tlačne klase označene kao 150, 300, 600, 900, 1500 i 2500 predstavljaju bezdimenzionalne ocjene tlaka i temperature
• Tipovi lica uključujući podignuto lice (RF), ravno lice (FF) i prstenasti spoj (RTJ)
• Konfiguracije provrta koje odgovaraju rasporedu cijevi za kompatibilnost sa zavarivanjem

Jiangyin Zhonghai Precision Machinery Co., Ltd. posluje kao proizvođač s certifikatom ISO 9001 s PED, TUV i TS kvalifikacijama, specijaliziran za precizne prirubnice i otkivke. Tvrtka proizvodi prirubnice za cijevi, kovane prirubnice, strojno obrađene prirubnice i srodne komponente u skladu sa standardima GB, ASME, ASTM, JIS, EN i DIN, podržavajući potpuno prilagođenu proizvodnju temeljenu na crtežima. Raspon proizvodnje pokriva 1/2 inča do 60 inča, pojedinačne težine do 10 tona i maksimalne dimenzije od 4 metra. Potpune unutarnje mogućnosti uključuju kovanje, grijanje, CNC tokarenje, bušenje i linije za inspekciju koje rukuju i masovnom proizvodnjom i složenim strojno obrađenim dijelovima.

Tehnička analiza pet kritičnih specifikacija

1. Konfiguracija s niskim tlakom: ansi standardne prirubnice 150 lb slip on

Klasa 150 predstavlja najnižu standardnu ocjenu tlaka, pogodnu za vodu, paru i nekritične procesne tekućine pri sobnoj temperaturi. Prirubnice koje se navlače klize preko krajeva cijevi i kutno se zavaruju s obje strane, pojednostavljujući instalaciju u skučenim prostorima.

Ocjene tlaka i temperature za ugljični čelik klase 150:

• Maksimalni tlak 285 psi na temperaturi okoline (100°F)
• Smanjenje tlaka na 140 psi na 400°F
• Smanjenje tlaka na 20 psi na 750°F

Usporedba troškova instalacije:

ANSI standardne prirubnice od 150 lb klizne konfiguracije odgovaraju cjevovodima, HVAC sustavima i niskotlačnim procesnim vodovima gdje brzina ugradnje nadmašuje zahtjeve otpornosti na zamor.

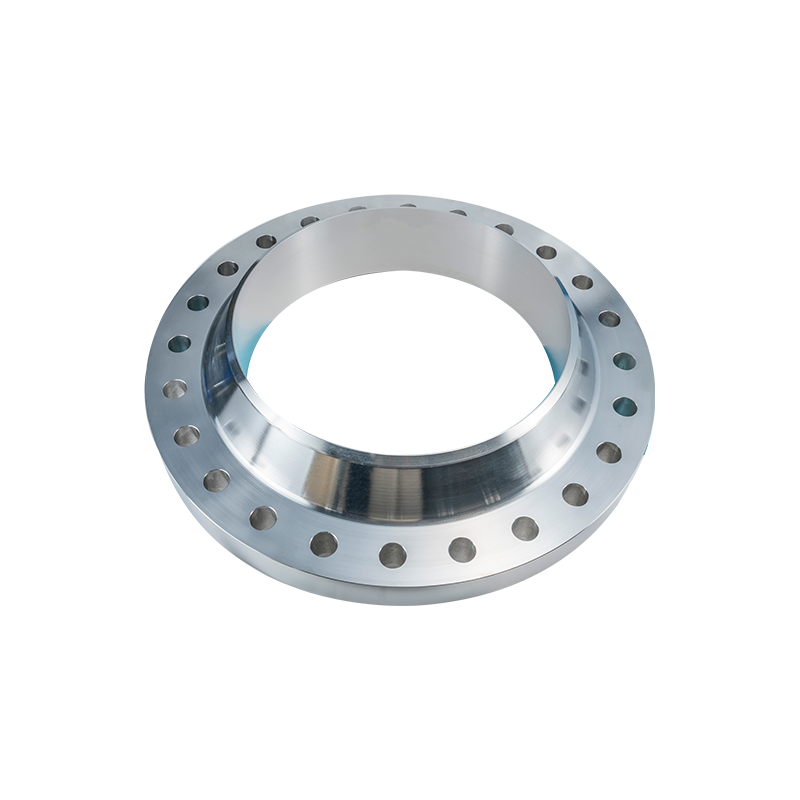

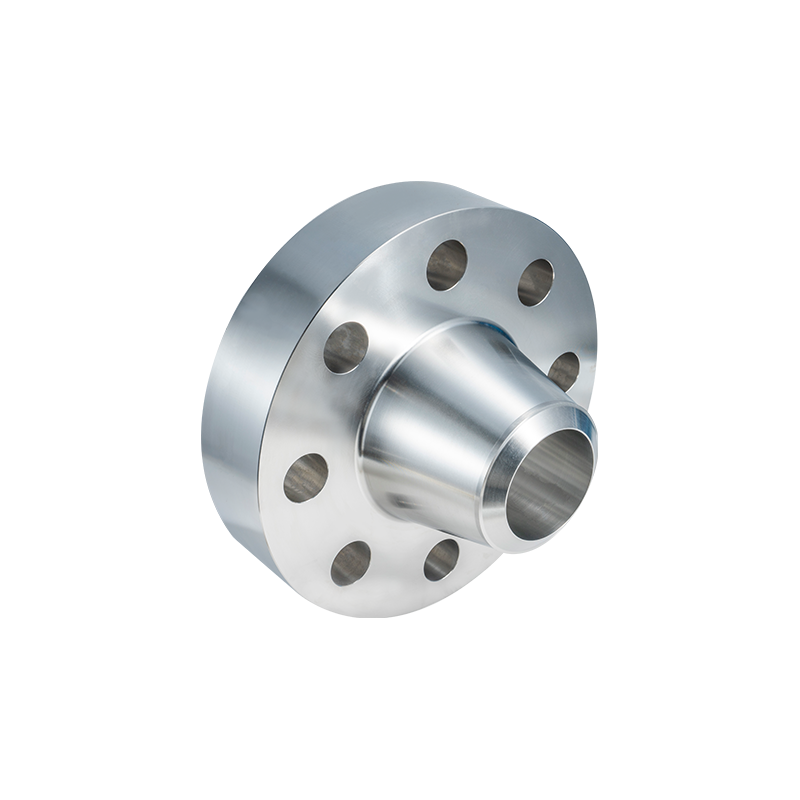

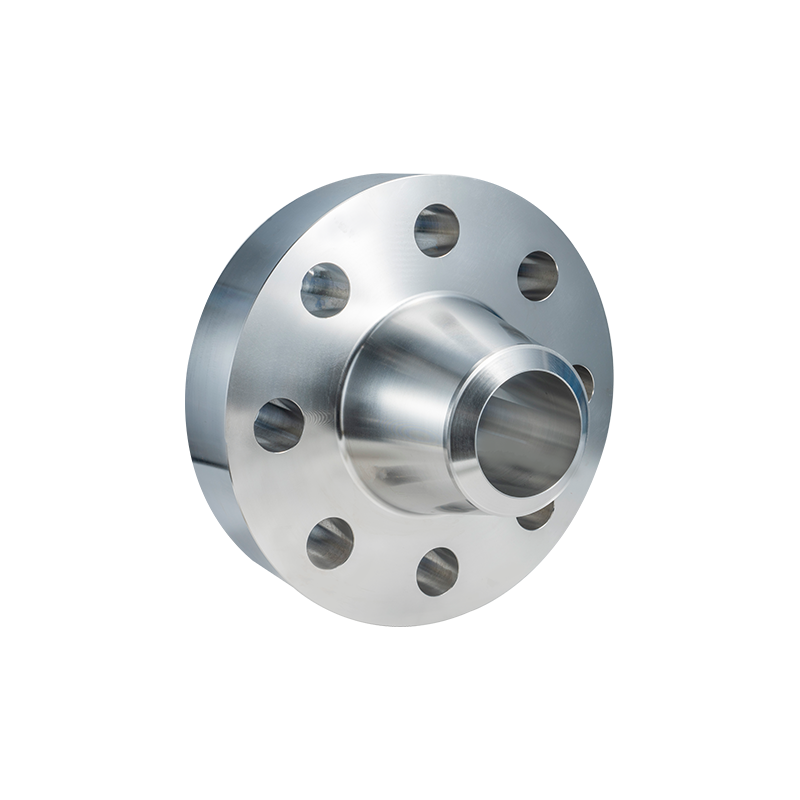

2. Visokotlačni dizajn zavarenog grla: ansi standardni raspored za zavarivanje prirubnica 40

Prirubnice zavarenog vrata uključuju suženu glavčinu koja glatko prelazi na debljinu stijenke cijevi. Ova geometrija raspoređuje naprezanja savijanja i osigurava strukturno pojačanje na kritičnim spojevima.

Dimenzije cijevi prema rasporedu 40 određuju kompatibilnost provrta:

• 2-inčni raspored 40: 60,3 mm vanjski promjer, 3,91 mm zid, 52,5 mm unutarnji promjer
• 4-inčni raspored 40: 114,3 mm vanjski promjer, 6,02 mm zid, 102,3 mm unutarnji promjer
• 6-inčni raspored 40: 168,3 mm vanjski promjer, 7,11 mm zid, 154,1 mm unutarnji promjer

Usporedba performansi tipa prirubnice:

The ansi standardne prirubnice zavarivanje vrat raspored 40 kombinacija predstavlja najčešću specifikaciju za procesne cjevovode u kemijskim postrojenjima i rafinerijama, balansirajući kapacitet tlaka sa dostupnošću standardnog materijala.

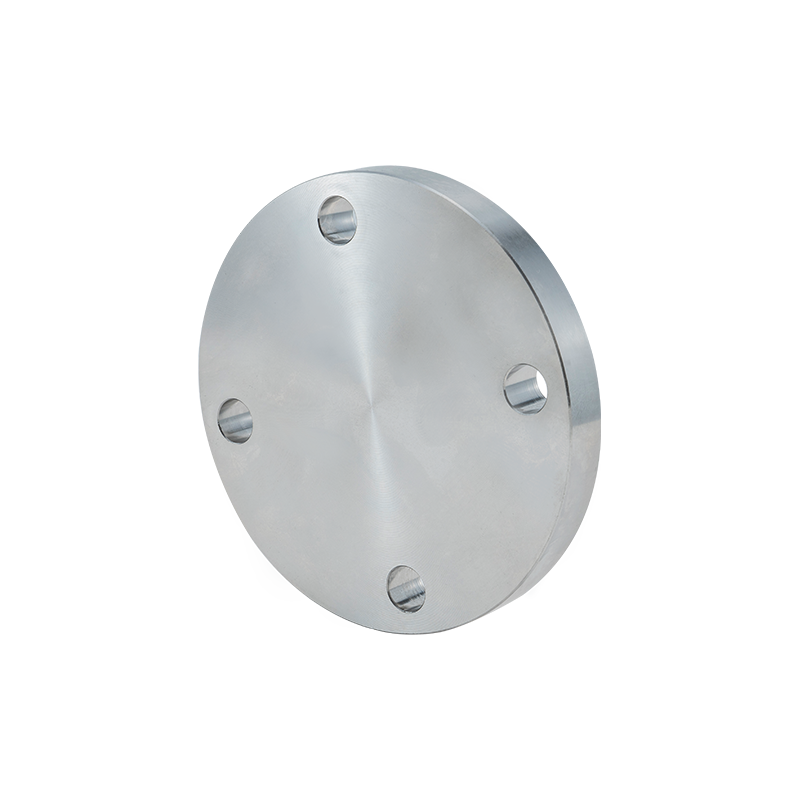

3. Primjene za zatvaranje i izolaciju: ansi standardne prirubnice slijepo podignuto lice

Slijepe prirubnice završavaju sustave cjevovoda ili izoliraju opremu tijekom održavanja. Uzdignuta površina osigurava precizno strojno obrađenu brtvenu površinu za kompresiju brtve.

Specifikacije završne obrade lica uključuju:

• 125-250 mikroinča AARH (aritmetička prosječna visina hrapavosti) za nemetalne brtve
• 63-125 mikroinča AARH za spiralno namotane brtve
• 32-63 mikroinča AARH za prstenaste spojeve

Funkcionalna usporedba slijepe prirubnice:

ANSI standardne prirubnice slijepo podignuto lice specifikacije zahtijevaju preciznu obradu površine i provjeru kompatibilnosti brtve. Čvrsta konstrukcija podnosi puni pritisak sustava iz bilo kojeg smjera, pružajući pouzdanu izolaciju za ulaz u posudu i održavanje segmenta cjevovoda.

4. Ocjene materijala od ugljičnog čelika: ansi standardne prirubnice od ugljičnog čelika a105

ASTM A105 specificira kovane komponente cjevovoda od ugljičnog čelika za rad na okolnoj i povišenoj temperaturi. Ova vrsta dominira primjenom industrijske prirubnice zbog isplativosti i mehaničke pouzdanosti.

Zahtjevi za kemijski sastav:

• Ugljik maksimalno 0,35% za zavarljivost
• Mangan 0,60-1,05% za snagu
• Silicij 0,10-0,35% za deoksidaciju
• Fosfor i sumpor maksimalno 0,040% svaki

Usporedba načina proizvodnje:

ANSI standardne prirubnice od ugljičnog čelika a105 specifikacije zahtijevaju potvrde o ispitivanju materijala kojima se potvrđuje toplinska obrada i mehaničko ispitivanje. Kovana konstrukcija eliminira rizike unutarnje poroznosti svojstvene lijevanim komponentama, opravdavajući premiju troškova za kritične usluge.

5. Visokotlačni zavar naglavka: ansi standardne prirubnice zavar na naglavak 3000 psi

Prirubnice s utičnicom zavarene su za cijevi manjeg promjera (obično 2 inča i manje) u visokotlačnim primjenama. Provrt naglavka prima kraj cijevi kutnim zavarivanjem na vanjskom spoju.

Ekvivalentnost klase tlaka:

• Zavareni spoj od 3000 psi približno odgovara klasi 600 i više
• Zavareni spoj od 6000 psi odgovara klasi 1500
• Zavareni spoj od 9000 psi odgovara klasi 2500

Usporedba spojeva malog promjera:

The ansi standardne prirubnice zavareni naglavkom 3000 psi specifikacija se odnosi na priključke instrumenata, otvore za uzorkovanje i procesne linije s malim dorom gdje navojni spojevi riskiraju kvar zbog zamora pod cikličkim pritiskom ili vibracijama.

Standardi kvalitete proizvodnje i certifikacije

ISO 9001 i PED usklađenost

Sustavi upravljanja kvalitetom osiguravaju dosljednu proizvodnju putem dokumentiranih postupaka:

• Sljedivost materijala od izvješća o ispitivanju mlina do završne inspekcije
• Toplinska obrada bilježi provjeru ciklusa austenitizacije i normalizacije
• Provjera dimenzija prema ASME B16.5 tablicama tolerancija
• Ispitivanje tlaka na 1,5 puta većem od nazivnog tlaka za kritične primjene

Mogućnosti vlastite proizvodnje

Jiangyin Zhonghai Precision Machinery održava potpunu integraciju proizvodnje:

• Preše za kovanje do 10 000 tona za gotove proizvode velikog promjera
• Peći za kontinuiranu toplinsku obradu s kontrolom atmosfere
• CNC vertikalni tokarski strojevi za obradu promjera do 4 metra
• Centri za bušenje koji izvode uzorke rupa za vijke s tolerancijom položaja ±0,2 mm

Globalni standardi i usluge prilagodbe

Mogućnost proizvodnje više standarda

Paralelna proizvodnja prema međunarodnim standardima podržava globalne zahtjeve projekta:

• GB standardi za kineske domaće projekte
• ASME/ASTM za tržišta Sjeverne Amerike i Bliskog istoka
• JIS specifikacije za klijente iz Japana i jugoistočne Azije
• EN/DIN standardi za usklađenost s Europskim gospodarskim prostorom

Nestandardna i projektirana rješenja

Proizvodnja na temelju crteža ispunjava posebne zahtjeve:

• Prirubnice otvora s metarskim dijelovima
• Dugi zavareni vratovi za spojeve školjke posude
• Kompaktne prirubnice smanjuju težinu i opterećenje vijaka

Često postavljana pitanja

Koje razlike u promjeru kruga vijaka postoje između prirubnica klase 150 i klase 300?

Za nominalnu prirubnicu od 6 inča, klasa 150 navodi promjer kruga vijka od 241,3 mm s 8 vijaka promjera 22,2 mm. Klasa 300 navodi krug vijaka od 269,9 mm s 12 vijaka promjera 25,4 mm. Veći krug vijaka i povećani broj vijaka zadovoljavaju veće zahtjeve kompresije brtve za povišene vrijednosti tlaka. Postojeće prirubnice klase 150 ne mogu se nadograditi na klasu 300 bušenjem dodatnih rupa zbog nedovoljnog vanjskog promjera i debljine.

Kakvi su materijali A105 i A350 LF2 u usporedbi za primjenu na niskim temperaturama?

ASTM A105 Charpy V-zarez ispitivanje na udar ispunjava uvjete na minimalno -29°C. ASTM A350 Grade LF2 specificira zahtjeve za udar na -46°C ili -59°C ovisno o klasi. LF2 stupanj košta 15-25% više, ali pruža potrebnu žilavost za rashladne usluge i izloženost sjevernoj klimi. A105 ansi standardne prirubnice ugljični čelik a105 specifikacije rizik od krhkog loma ispod -29°C.

Koliki najveći pritisak mogu sigurno podnijeti klizne prirubnice?

Naklizne prirubnice klase 150 imaju tlak od 285 psi na temperaturi okoline, ali imaju faktore koncentracije naprezanja 2,5 puta veće od dizajna zavarenog vrata. Ograničenja praktične primjene često smanjuju klizne prirubnice na 150-200 psi u cikličkim uslugama. The ansi standardne prirubnice 150 lb slip on konfiguracija odgovara samo statičnim aplikacijama bez udara.

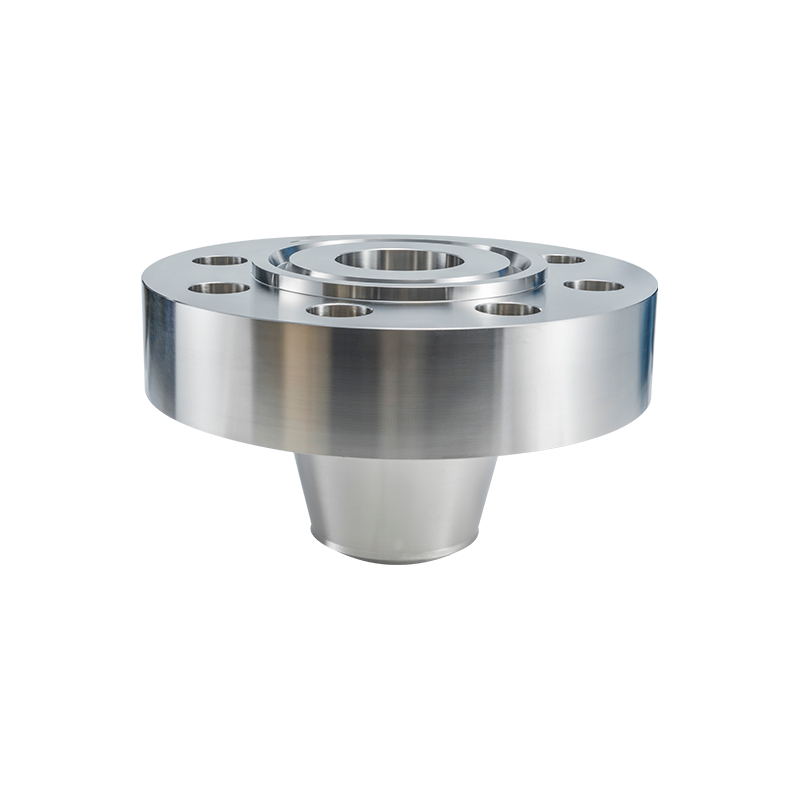

Po čemu se razlikuju performanse brtvljenja spojeva uzdignute površine i prstenastog tipa?

Izdignute čeone prirubnice sabijaju ravne ili spiralno namotane brtve preko širokih kontaktnih područja, tolerirajući umjerene varijacije završne obrade površine. Prstenasti spojevi zahtijevaju preciznu obradu utora (±0,05 mm) i kontakt metala s metalom koji postiže brtvljenje plastičnom deformacijom. RTJ spojevi podnose tlakove koji prelaze 10.000 psi i temperature iznad 500°C gdje konvencionalne brtve ne rade. Priključci s izdignutom površinom dominiraju općim procesnim cjevovodima zbog nižih troškova strojne obrade i jednostavnosti zamjene brtve.

Koje su minimalne količine narudžbe i politika uzoraka?

Standardne kataloške prirubnice podržavaju narudžbe od pojedinačnih komada za potrebe održavanja. Kovanja po narudžbi zahtijevaju minimalne količine materijala od 500 kg za sljedivost toplinske serije. Uzorci prirubnica za ispitivanje kvalifikacije zahtijevaju kupnju; izvješća o dimenzijama i potvrde o materijalima prate standardne isporuke bez dodatnih troškova. Jiangyin Zhonghai Precision Machinery održava inventar uobičajenih veličina za brzu otpremu.

Zaključak

Odabir odgovarajućeg ANSI standardne prirubnice zahtijeva analizu uvjeta tlaka i temperature, dinamike cjevovoda i okruženja materijala. Bilo da se specificira ansi standardne prirubnice 150 lb slip on za ekonomiju, ansi standardne prirubnice zavarivanje vrat raspored 40 za otpornost na umor, ansi standardne prirubnice slijepo podignuto lice za izolaciju, ansi standardne prirubnice ugljični čelik a105 za standardnu uslugu, odn ansi standardne prirubnice zavareni naglavkom 3000 psi za visokotlačni mali provrt, tehničke specifikacije određuju cjelovitost sustava.

Jiangyin Zhonghai Precision Machinery Co., Ltd. pruža integriranu proizvodnju od kovanja do završne inspekcije, podržavajući globalnu energetsku i procesnu industriju s certificiranom kvalitetom i dimenzionalnim mogućnostima do 4 metra promjera.

Reference

• Američko društvo inženjera strojarstva, ASME B16.5-2020, Prirubnice cijevi i prirubnički spojevi: NPS 1/2 do NPS 24 metrički/inčni standard
• Američko društvo inženjera strojarstva, ASME B16.47-2017, Čelične prirubnice velikog promjera: NPS 26 do NPS 60 metrički/inčni standard
• Američko društvo za ispitivanje i materijale, ASTM A105/A105M-21, Standardna specifikacija za otkivke od ugljičnog čelika za primjenu u cjevovodima
• Američko društvo za ispitivanje i materijale, ASTM A350/A350M-18, Standardna specifikacija za otkovke od ugljika i niskolegiranog čelika, zahtijeva ispitivanje žilavosti zarezom za komponente cjevovoda
• Europski odbor za normizaciju, EN 1092-1:2018, Prirubnice i njihovi spojevi - Kružne prirubnice za cijevi, ventile, armature i pribor, s oznakom PN - 1. dio: Čelične prirubnice
• Međunarodna organizacija za normizaciju, ISO 9001:2015, Sustavi upravljanja kvalitetom - Zahtjevi
