Razumijevanje ASTM A105 prirubnica od ugljičnog čelika: od specifikacije do kritične primjene

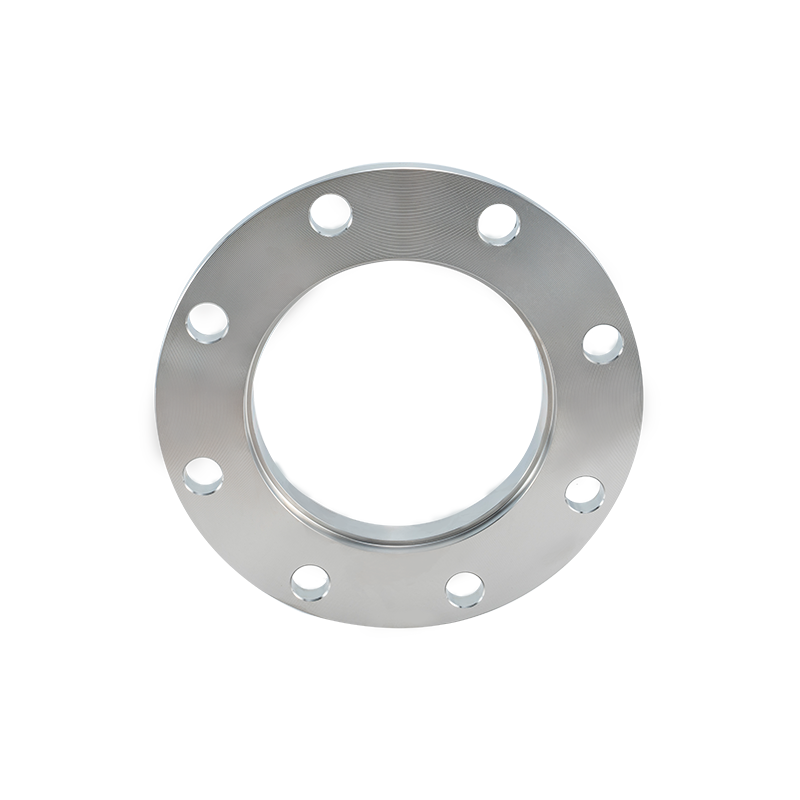

U svijetu industrijskih cjevovoda i tlačnih sustava, pouzdanost svake veze je najvažnija. ASTM A105 prirubnica od ugljičnog čelika predstavlja temeljnu komponentu u bezbrojnim primjenama, od naftovoda i plinovoda do postrojenja za proizvodnju električne energije. Ovaj članak zadubljuje se u tehničke specifikacije, proizvodne nijanse i kritične kriterije odabira za prirubnice A105, pružajući opsežan vodič za inženjere, stručnjake za nabavu i zainteresirane strane u industriji. Istražit ćemo zašto precizna proizvodnja, kao što pokazuju certificirani proizvođači kao što je Jiangyin Zhonghai Precision Machinery Co., Ltd., nije samo dodana vrijednost, već je neophodna za sigurnost i performanse.
1. Norma A105: Svojstva materijala i vrijednost integriranog kovanja
Norma ASTM A105 specificira zahtjeve za otkivke od ugljičnog čelika za komponente cjevovoda u radu na okolnoj i višoj temperaturi. Svoju široku primjenu zahvaljuje dobro uravnoteženom skupu mehaničkih svojstava prikladnih za širok raspon uvjeta tlaka i temperature. Standard nalaže specifične kemijske sastave i referentne vrijednosti mehaničkih performansi.
| Ključno svojstvo | Tipični zahtjev / vrijednost | Značaj u primjeni |
| Kemijski sastav (maks. %) | C: 0,35, Mn: 0,60-1,05, P: 0,035, S: 0,040 | Osigurava zavarljivost, čvrstoću i otpornost na segregaciju. |
| Vlačna čvrstoća | Min. 70 ksi (485 MPa) | Određuje nosivost prirubnice pod pritiskom. |
| Granica tečenja | Min. 36 ksi (250 MPa) | Označava točku naprezanja na kojoj počinje trajna deformacija. |
| Tvrdoća | Maks. 187 HB | Utječe na obradivost i otpornost na površinske deformacije. |
Međutim, ispunjavanje standarda na papiru samo je prvi korak. Prava izvedba prirubnice A105 otkriva se kroz njezin proizvodni proces. Integrirano kovanje, kakvo prakticiraju proizvođači s potpunom internom kontrolom nad kovanjem i toplinskom obradom, ključno je. Ovaj proces:
- Uklanja unutarnje šupljine i poroznost koje mogu biti prisutne u lijevanim alternativama.
- Pročišćava zrnatu strukturu čelika, što dovodi do superiorne udarne žilavosti, posebno važne za okruženja s niskim temperaturama ili visokim udarima.
- Pruža homogeniju i pouzdaniju strukturu materijala, osiguravajući dosljednu izvedbu cijele komponente.
2. Kovani nasuprot lijevanom: Kritičan izbor za visokotlačne sustave
Prilikom specifikacije prirubnica za kritične usluge, izbor između kovanih i lijevanih temeljna je sigurnosna i inženjerska odluka. Kovane A105 prirubnice nude jasne prednosti o kojima se ne može pregovarati u zahtjevnim primjenama.
| Faktor usporedbe | Kovana prirubnica A105 | Lijevana prirubnica (npr. ASTM A216) |
| Unutarnja ispravnost | Visoko; gust, ujednačen protok zrna bez unutarnjih šupljina. | Potencijal za šupljine skupljanja, uključke pijeska ili poroznost. |
| Mehanička čvrstoća | Veća vlačna granica i granica tečenja; bolji omjer snage i težine. | Općenito manja mehanička čvrstoća u usporedbi s otkovcima. |
| Udarna žilavost | Izvrsno; može izdržati nagla opterećenja i niže temperature. | Niska otpornost na udarce; skloniji krtom lomu. |
| Dosljednost dimenzija | Vrhunski, posebno za složene oblike i precizne brtvene površine. | Na njega mogu utjecati pomaci kalupa ili savijanje tijekom hlađenja. |
Za tlačne sustave koji rade u klasi 600 i više, ili u cikličkom radu (česte promjene tlaka), kovane prirubnice su gotovo univerzalno specificirane. Proces kovanja usklađuje strujanje zrna čelika s oblikom prirubnice, oblikujući oko provrta i rupa za vijke, što dramatično povećava njegovu otpornost na zamor i ukupni strukturni integritet.
3. Precizna strojna obrada i prilagodba za projekte velikih razmjera
Sposobnost proizvodnje prirubnica izvan standardnih kataloških veličina ono je što odvaja specijalizirane proizvođače. Projekti u teškoj infrastrukturi—kao što su offshore platforme, proširenja rafinerija ili glavni parni vodovi u elektranama—često zahtijevaju prilagođena rješenja.
- Velika proizvodnja : Vodeći proizvođači posjeduju kapacitet preše i stručnost za proizvodnju pojedinačnih prirubnica promjera do 4 metra i jedinične težine od 10 tona. To zahtijeva ne samo veliku opremu, već i sofisticiranu kontrolu procesa kako bi se osiguralo ravnomjerno zagrijavanje, kovanje i hlađenje tako masivnih komada.
- Precizna CNC obrada : Kako bi prirubnica savršeno brtvila, njezina obloga (RF, FF, RTJ) mora biti obrađena prema točnim tolerancijama. Napredni CNC centri za tokarenje osiguravaju ravnost, završnu obradu površine (Ra vrijednost) i precizno poravnanje otvora za vijke (PCD i tolerancija položaja). Ova preciznost je ono što jamči spoj bez curenja kada se spoji s brtvom i podvrgne naprezanju vijka.
- Usluga od kraja do kraja : Proizvođač pune usluge pruža rješenje na jednom mjestu: od tehničkog pregleda korisničkih crteža i razvoja kalupa/alata do završne strojne obrade, ispitivanja bez razaranja (NDT) i certifikacije. Ovaj integrirani pristup smanjuje rizik projekta i osigurava da konačna komponenta ispunjava točne zahtjeve aplikacije.
4. Važnost globalnih certifikata: PED, TUV i dalje
Certifikati su jezik povjerenja i usklađenosti na globalnom industrijskom tržištu. Oni nisu samo ploče na zidu, već dokumentirani dokaz sustava upravljanja kvalitetom i proizvodne sposobnosti.
- ISO 9001 : Osnova za sustavni proces upravljanja kvalitetom, koji pokriva sve od kupnje sirovina do završne inspekcije.
- PED (Direktiva o tlačnoj opremi) 2014/68/EU : Ovo je obavezan zakonski zahtjev za prodaju tlačne opreme u Europskoj uniji. Obuhvaća dizajn, proizvodnju i ocjenu sukladnosti, osiguravajući sigurnost opreme.
- TUV/TS certifikati : To su često certifikati specifični za kupca ili projekt. TUV (Technischer Überwachungsverein) inspektor može svjedočiti određenim procesima proizvodnje ili testiranja, dok je TS (licenca za proizvodnju posebne opreme) ključna za tržišta poput Kine. Posjedovanje ovih vjerodajnica pokazuje sposobnost proizvođača da zadovolji najstrože revizije trećih strana i regulatorne revizije.
Za krajnjeg korisnika, specificiranje prirubnica od proizvođača s ovim certifikatima umanjuje rizik, osigurava usklađenost s propisima za cijelo postrojenje i pojednostavljuje postupak revizije nabave.
FAQ
Koja je glavna razlika između ASTM A105 i ASTM A350 LF2 prirubnica?
Glavna razlika leži u njihovoj predviđenoj radnoj temperaturi. ASTM A105 je standardni materijal za kovanje ugljičnog čelika za rad na sobnoj i višoj temperaturi (do oko 425°C-475°C, ovisno o tlaku). ASTM A350 LF2 je specifikacija za kovanje ugljičnog čelika potrebna za servis na niskim temperaturama , dizajniran da zadrži udarnu žilavost do -46°C. Iako njihova čvrstoća na sobnoj temperaturi može biti slična, LF2 ima strože zahtjeve u pogledu kemijskog sastava (npr. kontrola finijeg zrna) i obvezno ispitivanje na udar. Za kriogene primjene, LNG postrojenja ili vanjske cjevovode u hladnim klimama, A350 LF2 je točna specifikacija, a ne A105.
Mogu li se prirubnice A105 koristiti u kiselim uvjetima (H2S okruženja)?
općenito, ASTM A105 "kakav jest" se ne preporučuje za kiselu upotrebu kako je definirano NACE MR0175/ISO 15156. Kisela sredina koja sadrži vodikov sulfid može uzrokovati sulfidne pukotine (SSC) u standardnim ugljičnim čelicima. Za takve primjene potrebne su posebne mjere. To može uključivati:
- Kontrola tvrdoće: prirubnica mora biti toplinski obrađena i potvrđena da u cijelosti ima tvrdoću ispod 22 HRC (237 HB).
- Posebna toplinska obrada: Normaliziranje ili normaliziranje i temperiranje je neophodno kako bi se osigurala jednolika, mekana mikrostruktura otporna na pucanje.
- Dokumentacija: Izvješća o ispitivanju materijala (MTR) moraju izričito potvrditi sukladnost s NACE MR0175. Uvijek se posavjetujte s proizvođačem prirubnice i izričito navedite NACE zahtjeve.
Zašto je poravnanje otvora za vijke (PCD) tako kritično na prirubnici?
Promjer zaobljenog kruga (PCD) je promjer kruga koji prolazi kroz središte svih rupa za vijke. Njegova preciznost je apsolutno kritična iz nekoliko razloga:
- Prilagodba : Čak i mala pogreška u PCD-u može onemogućiti poravnanje i umetanje vijaka kroz spojne prirubnice tijekom instalacije, uzrokujući masivne prerade na terenu.
- Raspodjela opterećenja : Precizan PCD osigurava da kada su vijci zategnuti, tlačno opterećenje na brtvi bude ravnomjerno raspoređeno oko brtvene površine. Neravnomjerno opterećenje može dovesti do lokalnog kvara brtve i curenja.
- Koncentracija stresa : Neispravno postavljanje rupa može stvoriti neravnomjerno naprezanje u tijelu prirubnice i vijcima, što potencijalno može dovesti do preranog kvara zbog zamora pod cikličkim pritiskom. Precizno CNC bušenje od strane kvalificiranih proizvođača neophodno je za održavanje strogih PCD tolerancija.
Kada bih trebao razmotriti kovanu prirubnicu po narudžbi umjesto standardne?
Trebali biste razmotriti kovanu prirubnicu po narudžbi u sljedećim scenarijima, gdje gotova rješenja nisu uspješna:
- Nestandardna veličina ili nazivni tlak : Vaš dizajn zahtijeva promjer, debljinu ili klasu tlaka (npr. posebnu klasu 2500 ili veliku ventilacijsku prirubnicu s tankim stijenkama) koja se ne nalazi u standardnim katalozima ASME B16.5 ili B16.47.
- Jedinstveni materijalni ili mehanički zahtjevi : Primjena zahtijeva male prilagodbe kemije za povećanu otpornost na koroziju ili specijaliziranu toplinsku obradu izvan standardne normalizacije.
- Integracija posebnih značajki : Prirubnica mora sadržavati dodatne značajke kao što su produženi vratovi, integralno kovane mlaznice, neobične trake ili posebne ušice za podizanje koje nisu standardne.
- Teški zid ili masivni dizajn : Za primjene koje zahtijevaju ekstremnu krutost ili gdje je sama prirubnica glavna strukturna komponenta, potreban je prilagođeni dizajn optimiziran za specifično opterećenje.
Partnerstvo s proizvođačem sa snažnom inženjerskom podrškom, kao što je Jiangyin Zhonghai Precision Machinery, ključno je za uspješno izvođenje takvih prilagođenih projekata.
