Kako odabrati ispravnu vrstu površine prirubnice (RF nasuprot FF)?
Uvod u klizne prirubnice od ugljičnog čelika
Prirubnica od ugljičnog čelika komponente se naširoko koriste u industrijskim sustavima cjevovoda zbog svoje svestranosti, isplativosti i jednostavnosti ugradnje. Ove prirubnice omogućuju da cijev sklizne u provrt prirubnice radi sigurnog dvostrukog kutnog zavarivanja, čime se osiguravaju čvrsti i pouzdani spojevi. na Jiangyin Zhonghai precizni strojevi , klizne prirubnice proizvedene su visokopreciznom CNC obradom, toplinski obrađenim materijalima i potpuno integriranim internim kovanjem, čime se osigurava sukladnost s ASME, DIN, EN i drugim svjetskim standardima. Kombinacija strukturalnog integriteta, otpornosti na visoki tlak i točnosti dimenzija čini ove prirubnice idealnim za primjenu od cjevovoda do pomorskih i offshore instalacija.
Razumijevanje tipova lica prirubnice
Prilikom odabira a Prirubnica od ugljičnog čelika , jedan od ključnih čimbenika je vrsta površine prirubnice. Prirubnice obično imaju izdignutu površinu (RF) ili ravnu površinu (FF), a svaka ima različite karakteristike koje utječu na performanse brtvljenja, postupke ugradnje i radnu pouzdanost. RF prirubnice imaju malo uzdignuto područje oko provrta koje koncentrira naprezanje brtve i poboljšava brtvljenje pod pritiskom. FF prirubnice, nasuprot tome, predstavljaju ravnu brtvenu površinu, pogodnu za specifične primjene kao što je niskotlačna oprema ili situacije u kojima je potrebno spajanje s ravnim komponentama. Razumijevanje razlika između ovih tipova lica ključno je za održavanje integriteta sustava.

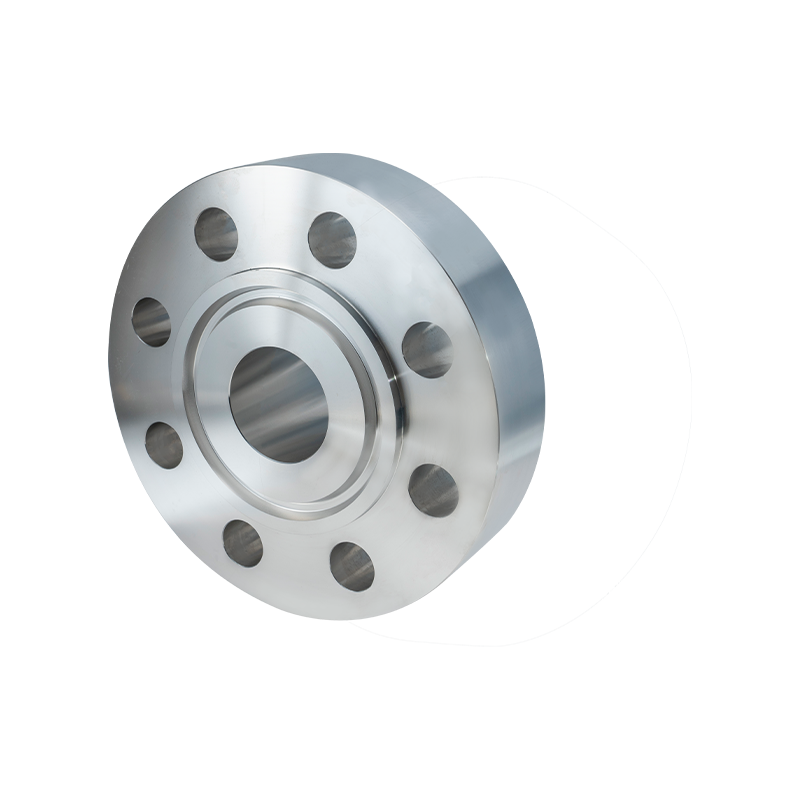

Prirubnice s podignutom površinom (RF).
Prirubnice s izdignutom površinom najčešći su izbor u industrijskim primjenama, posebno za sustave srednjeg do visokog tlaka. Uzdignuto područje oko provrta pruža mehaničku prednost fokusiranjem opterećenja brtve, smanjujući rizik od curenja. na Jiangyin Zhonghai precizni strojevi , RF površine su precizno obrađene kako bi zadovoljile točne specifikacije hrapavosti, osiguravajući dosljednu izvedbu brtve. RF prirubnice su idealne za upotrebu s metalnim ili elastomernim brtvama i mogu se prilagoditi širokom rasponu klasa tlaka. Dodatno, RF dizajn dopušta određenu toleranciju odstupanja, čineći instalaciju učinkovitijom u složenim mrežama cjevovoda.
Ravno lice (FF) prirubnice
Flat Face prirubnice, iako manje uobičajene, neophodne su u određenim scenarijima. FF prirubnice pružaju ravnu spojnu površinu koja ravnomjerno raspoređuje opterećenje brtve, što ih čini prikladnima za niskotlačne sustave i priključke opreme, kao što su ventili, pumpe i određene tlačne posude. Za razliku od RF prirubnica, FF prirubnice zahtijevaju precizno poravnanje sa spojnim površinama kako bi se spriječilo curenje. Kada koristite a Prirubnica od ugljičnog čelika s FF licem potrebno je obratiti pozornost na moment zavrtnja i izbor brtve kako bi se postiglo pouzdano brtvljenje. FF prirubnice se često koriste u kombinaciji s opremom od lijevanog željeza ili kada sistemski propisi nalažu spojeve s ravnom površinom.
Čimbenici koji utječu na odabir površine prirubnice
Nekoliko čimbenika utječe na izbor između RF i FF prirubnica u sustavima cjevovoda. To uključuje tlak u sustavu, temperaturu, vrstu brtve, kompatibilnost opreme i okruženje instalacije. Za visokotlačne i visokotemperaturne primjene općenito se preferiraju RF prirubnice zbog njihove sposobnosti koncentriranja naprezanja na brtvilo i minimiziranja rizika od curenja. FF prirubnice se odabiru kada spojene površine zahtijevaju ravno sučelje ili kada rad niskog tlaka i razmatranja korozije diktiraju njihovu upotrebu. Odabir ispravne vrste lica osigurava dugoročnu radnu sigurnost i smanjuje učestalost održavanja.
Razmatranja instalacije
Ispravna praksa instalacije presudna je za rad i RF i FF Prirubnica od ugljičnog čelika komponente. Za RF prirubnice, osiguranje da je uzdignuta strana pravilno poravnata i da je brtva centrirana je ključna za sprječavanje neravnomjerne raspodjele opterećenja. FF prirubnice zahtijevaju pažljivu pripremu površine, redoslijed zatezanja vijaka i pridržavanje specifikacije zakretnog momenta. U oba slučaja, visokokvalitetno zavarivanje, točan razmak vijaka i pregled površina prirubnice prije montaže ključni su koraci. Ove prakse pomažu u postizanju optimalnog brtvljenja i minimiziraju rizik od kvarova sustava.
Utjecaj materijala i proizvodnje
Vrsta materijala i proizvodni proces a Prirubnica od ugljičnog čelika značajno utjecati na performanse lica. Visokokvalitetne kovane gredice, pravilno termički obrađene i precizno strojno obrađene, osiguravaju vrhunska mehanička svojstva i dosljednu geometriju lica. na Jiangyin Zhonghai precizni strojevi , prirubnice se podvrgavaju rigoroznoj inspekciji i ispitivanju, uključujući ultrazvučno ispitivanje, ispitivanje magnetskim česticama i ispitivanje tvrdoće, kako bi se zajamčila usklađenost s međunarodnim standardima. Ova razina kontrole kvalitete ključna je za održavanje integriteta i RF i FF lica u zahtjevnim radnim uvjetima.
Usporedna tablica: RF i FF prirubnice
| Značajka | Uzdignuto lice (RF) | Flat Face (FF) |
|---|---|---|
| Brtveni stres | Koncentrirano na brtvilo, bolje za visoki tlak | Ravnomjerno raspoređen, pogodan za niski tlak |
| Nazivni tlak | Srednje do visoko | Niska do srednja |
| Tolerancija ugradnje | Neka odstupanja su dopuštena | Zahtijeva precizno poravnanje |
| Tipične primjene | Cjevovodi, visokotlačne posude, energetski sustavi | Ventili, pumpe, niskotlačne posude, oprema od lijevanog željeza |
| Kompatibilnost brtve | Metalik, elastomer | Ravne brtve, puni dizajni |
Primjene u svim industrijama
Prirubnica od ugljičnog čelika komponente su široko raspoređene u više sektora. U prijenosnim cjevovodima olakšavaju transport fluida u sustavima niskog do srednjeg tlaka. U posudama pod tlakom služe kao ulazna i izlazna sučelja za izmjenjivače topline i spremnike za skladištenje. Pomorsko i pučinsko okruženje ima koristi od njihovog prostorno učinkovitog dizajna i otpornosti na visoki tlak. Primjene za napajanje i energetiku, uključujući vodove pare i pomoćne vodene sustave, koriste ove prirubnice za pouzdane spojeve koje je moguće održavati. Odgovarajući odabir površine prirubnice osigurava da svaka od ovih primjena ispunjava sigurnosne i radne zahtjeve.
Zaključak
Odabir odgovarajućeg tipa površine prirubnice ključan je za učinkovitost i sigurnost industrijskih cjevovodnih sustava. Razumijevanjem razlika između prirubnica s uzdignutom i ravnom stranom i uzimajući u obzir čimbenike kao što su tlak, vrsta brtve, kompatibilnost opreme i zahtjevi za ugradnju, inženjeri i tehnički menadžeri mogu donositi informirane odluke. Visoka kvaliteta Prirubnica od ugljičnog čelika komponente, proizvedene prema strogim proizvodnim standardima i sveobuhvatnom internom kontrolom, pružaju pouzdanost potrebnu za različite industrijske primjene. Jiangyin Zhonghai precizni strojevi nudi cjelovita procesna rješenja, osiguravajući da i RF i FF prirubnice zadovoljavaju globalne standarde kvalitete i rada.
FAQ
- P: Koja je glavna razlika između RF i FF prirubnica? O: RF prirubnice imaju povišenu brtvenu površinu za koncentrirano naprezanje brtve, pogodno za srednji do visoki tlak, dok FF prirubnice pružaju ravnu površinu za primjene niskog tlaka i kompatibilnost specifične opreme.
- P: Može li se klizna prirubnica koristiti za visokotlačne sustave? O: Da, kada je proizveden od preciznih i visokokvalitetnih materijala, Prirubnica od ugljičnog čelika komponente mogu sigurno podnijeti pritiske do 2500 lbs.
- P: Koliko je važna završna obrada površine lica? O: Izuzetno važno. Odgovarajuća završna obrada površine osigurava učinkovito brtvljenje i smanjuje rizik od curenja, posebno u visokotlačnim RF prirubnicama.
- P: Koje industrije obično koriste RF prirubnice? O: Cjevovodi, proizvodnja električne energije, brodski, offshore i sustavi tlačnih posuda uglavnom koriste RF prirubnice.
- P: Kako Jiangyin Zhonghai osigurava kvalitetu prirubnice? O: Integriranim internim kovanjem, toplinskom obradom, CNC strojnom obradom i sveobuhvatnim ispitivanjem, uključujući ultrazvučne preglede, inspekcije magnetskim česticama i vlačnim pregledima.
