U industrijskim cjevovodnim sustavima, integritet veze često određuje sigurnost cijele infrastrukture. Prirubnice od nehrđajućeg čelika djeluju kao kritično sučelje između cijevi, ventila i pumpi. Odabir ispravne prirubnice zahtijeva duboko razumijevanje vrijednosti tlaka, razreda materijala i metoda spajanja. Za inženjere i stručnjake za B2B nabavu fokus nije samo na cijeni, već i na tehničkoj usklađenosti s međunarodnim standardima kako bi se osigurala dugoročna pouzdanost u korozivnim ili visokotemperaturnim okruženjima.
1. Inženjerski principi za visokotlačne sustave
Visokotlačna okruženja zahtijevaju vrhunsku strukturu zrna i mehaničku čvrstoću. Iskorištavanje kovane prirubnice od nehrđajućeg čelika za visokotlačne cjevovode pruža značajnu prednost jer proces kovanja eliminira unutarnje šupljine i usklađuje tok metalnih zrna. To rezultira većom udarnom čvrstoćom i boljom otpornošću na zamor u usporedbi s lijevanim alternativama. Nadalje, sustavi se moraju strogo pridržavati Tehničke specifikacije prirubnica od nehrđajućeg čelika ANSI B16.5 . Ova norma pokriva vrijednosti tlaka i temperature, materijale, dimenzije i tolerancije za prirubnice cijevi od NPS 1/2 do NPS 24.
Usporedba: Kovane naspram lijevanih prirubnica
Kovane prirubnice nude veću strukturnu pouzdanost i prikladnije su za kritične visokotlačne usluge, dok se lijevane prirubnice obično koriste za niskotlačne, nekritične primjene gdje je cijena primarni faktor.
| Značajka | Kovane prirubnice | Lijevane prirubnice |
| Integritet materijala | Visoka (bez unutarnje poroznosti) | Niže (rizik od pukotina/šupljina) |
| Mehanička čvrstoća | Vrhunska vlačna čvrstoća i čvrstoća tečenja | Standardna mehanička svojstva |
| Kapacitet tlaka | Idealno za visoki tlak (klasa 600) | Ograničeno na niski/srednji tlak |
2. Usporedna analiza uobičajenih tipova prirubnica
Izbor vrste prirubnice utječe na raspodjelu naprezanja na spoju. Uobičajena tehnička rasprava uključuje prirubnica za zavarivanje od nehrđajućeg čelika u odnosu na razliku prirubnice s klizanjem . Prirubnice sa zavarenim vratom imaju suženu glavčinu koja prenosi naprezanje na cijev, što ih čini prikladnim za teške uvjete rada s ekstremnim temperaturnim fluktuacijama. Slip on prirubnice se lakše poravnavaju i postavljaju, ali imaju manju čvrstoću na glavčini i općenito su ograničene na klase nižeg tlaka. Inženjeri moraju odlučiti zahtijeva li projekt visoku otpornost na zamor zavarenog vrata ili brzinu ugradnje na naklizavanje.
| Parametar | Prirubnica za zavarivanje vrata | Slip On Flange |
| Način povezivanja | Sučeoni zavar na glavčini | Kutni zavar iznutra i izvana |
| Koncentracija stresa | Nisko (distribuirano po čvorištu) | Više (blizu zavara) |
| Otpornost na vibracije | Izvrsno | Pošteno |
3. Znanost o materijalima i sprječavanje korozije
Kemijska okruženja zahtijevaju posebne legure za sprječavanje preranog kvara. Sourcing prilagođene prirubnice od nehrđajućeg čelika 316L za kemijsku obradu često je potrebno jer "L" označava nizak sadržaj ugljika. Ovo smanjenje ugljika ključno je za sprječavanje taloženja karbida tijekom procesa zavarivanja. Bez ove zaštite, prirubnice su podložne kvarenju. Razumijevanje kako spriječiti interkristalnu koroziju u prirubnicama od nehrđajućeg čelika uključuje više od samog odabira materijala; zahtijeva odgovarajuću toplinsku obradu, kao što je žarenje u otopini, kako bi se obnovila otpornost na koroziju nakon kovanja ili zavarivanja.
4. Jiangyin Zhonghai: Izvrsnost u preciznom kovanju i strojnoj obradi
Jiangyin Zhonghai Precision Machinery Co., Ltd. je proizvođač s certifikatom ISO 9001 s kvalifikacijama PED, TUV i TS. Specijalizirani smo za preciznost prirubnice od nehrđajućeg čelika i otkovci. Naš pogon proizvodi prirubnice za cijevi, kovane prirubnice i strojno obrađene komponente prema standardima GB, ASME, ASTM, JIS, EN i DIN. Podržavamo potpuno prilagođenu proizvodnju temeljenu na crtežima za standardne i nestandardne primjene.
- Veličina proizvodnje: Obrađujemo veličine u rasponu od 1/2'' do 60'' i pojedinačne težine do 10 tona.

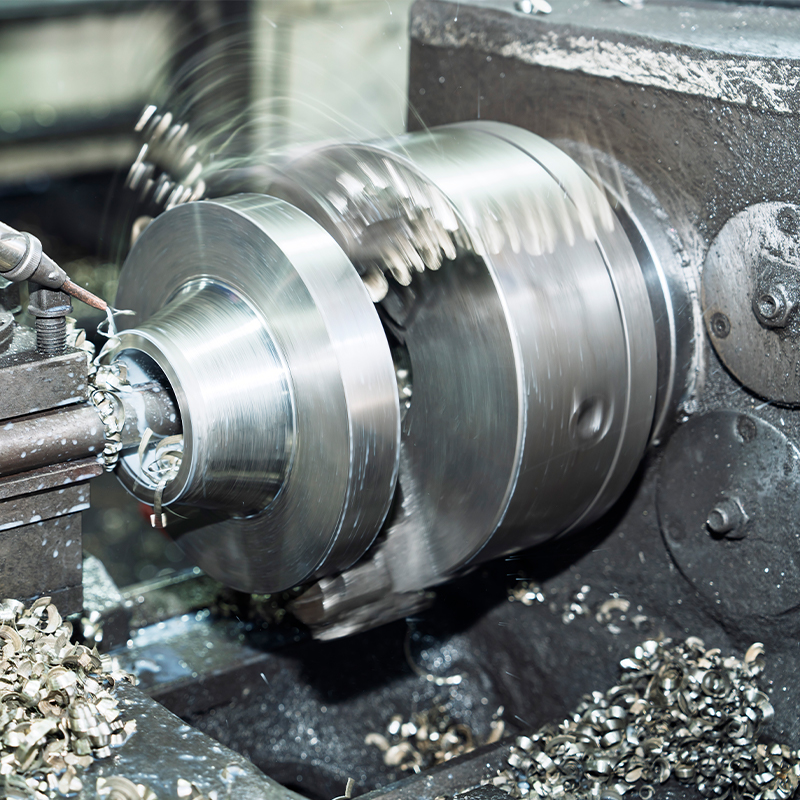

- Unutarnje mogućnosti: Naše linije uključuju kompletno kovanje, grijanje, CNC tokarenje, bušenje i inspekciju.
- Tehnički doseg: Proizvodimo komponente maksimalnih dimenzija do 4 metra.
- Predanost kvaliteti: Svaki proizvod prolazi rigorozna testiranja kako bi se osiguralo da zadovoljava najviše industrijske sigurnosne standarde.
5. Često postavljana pitanja (FAQ)
P1: Što znači "Klasa" u specifikacijama ANSI B16.5?
"Klasa" se odnosi na omjer tlak-temperatura. Na primjer, prirubnica klase 150 može podnijeti specifične pritiske pri određenim temperaturama kako je definirano standardom ASME.
P2: Zašto je 316L bolji od nehrđajućeg čelika 304?
316L sadrži molibden, koji pruža znatno bolju otpornost na kloride i rupičastu mrlju, što ga čini idealnim za morska i kemijska okruženja.
P3: Može li se klizna prirubnica koristiti za visokotlačnu paru?
Općenito se ne preporučuje. Visokotlačna para često uključuje toplinske cikluse i vibracije, gdje je prirubnica zavarenog vrata tehnički superiornija.
P4: Kako mogu provjeriti kvalitetu kovane prirubnice?
Uvijek trebate zatražiti Izvješće o ispitivanju materijala (MTR) koje uključuje zapise o kemijskoj analizi, mehaničkom ispitivanju i toplinskoj obradi.
P5: Pruža li Jiangyin Zhonghai prilagođenu strojnu obradu prirubnica?
Da, specijalizirani smo za strojno obrađene prirubnice i podržavamo potpuno prilagođenu proizvodnju na temelju specifičnih crteža kupaca i tehničkih zahtjeva.
6. Literatura
- Američko društvo inženjera strojarstva. (2020). ASME B16.5: Cijevne prirubnice i prirubnički spojevi.
- ASTM International. (2021). ASTM A182: Standardna specifikacija za kovane ili valjane prirubnice cijevi od legure i nehrđajućeg čelika.
- Davis, J. R. (2000). Korozija: razumijevanje osnova. ASM International.
- Europski odbor za standardizaciju. (2014). EN 1092-1: Prirubnice i njihovi spojevi – Okrugle prirubnice za cijevi, ventile, armature i pribor.
